Địa chất công trình

LÝ DO PHẢI KHOAN KHẢO SÁT ĐỊA CHẤT?

Khảo sát địa chất là bước đầu tiên để phục vụ thiết kế và xin phép xây dựng cung cấp số liệu về địa tầng cấu trúc địa tầng, tính chất cơ lý của đất đá, nước dưới đất làm cơ sở cho việc lập luận chứng và kiến nghị các phương án móng thích hợp.

Nhiệm vụ khảo sát địa chất là:

• Xác định sự phân bố của các các lớp đất đá theo diện và chiều sâu,
• Xác định đặc tính cơ lý của các lớp đất, mực nước dưới đất và
• Đánh giá sơ bộ về khả năng ăn mòn của nước,
• Đánh giá sơ bộ khả năng chịu tải, tính nén lún của các lớp đất đá nghiên cứu,
• Đánh giá sơ bộ các hiện tượng địa chất bất lợi ảnh hưởng đến công tác thi công hố đào sâu và kiến nghị các phương án chống đở.

Khảo sát địa chất công trình là gì?

Khảo sát địa chất công trình là công tác nghiên cứu, đánh giá điều kiện địa chất công trình tại địa điểm xây dựng nhằm xác định cấu trúc nền đất, tính chất cơ lý của các lớp đất nền, điều kiện nước dưới đất và các tai biến địa chất phục vụ cho công tác quy hoạch, thiết kế và xử lý nền móng….

Các dạng công tác chính trong khảo sát địa chất công trình bao gồm:khoan địa chất, đào, xuyên tĩnh, xuyên động, địa vật lý, nén tĩnh, nén ngang, cắt cánh….

– Công tác khảo sát địa chất công trình thường được tiến hành trước khi thiết kế nền móng công trình. Khảo sát địa chất công trình có ý nghĩa đặc biệt quan trọng khi thiết kế xây dựng công trình ở những nơi có điều kiện địa chất phức tạp, thiết kế xây dựng nhà cao tầng, công trình ngầm.

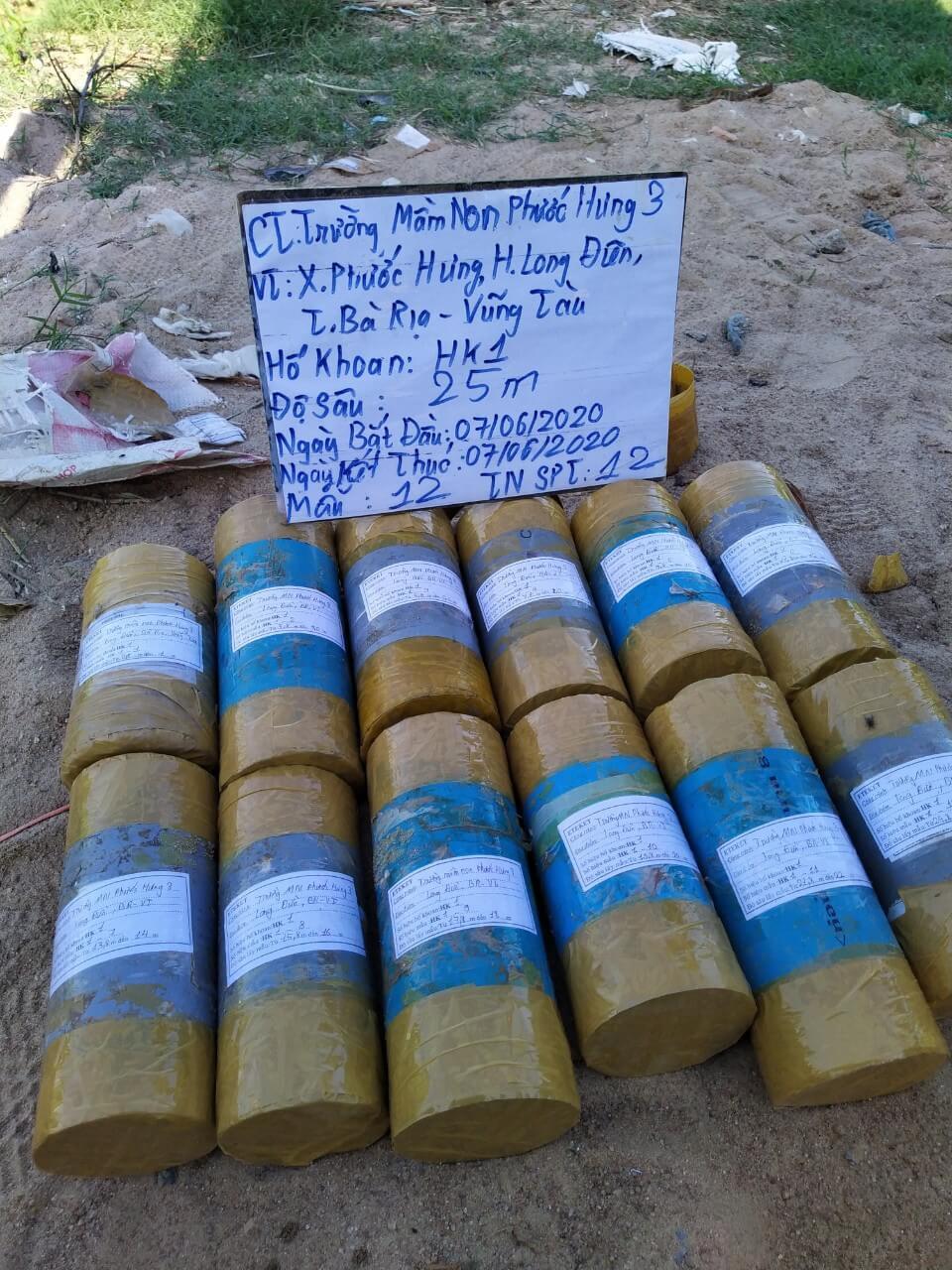

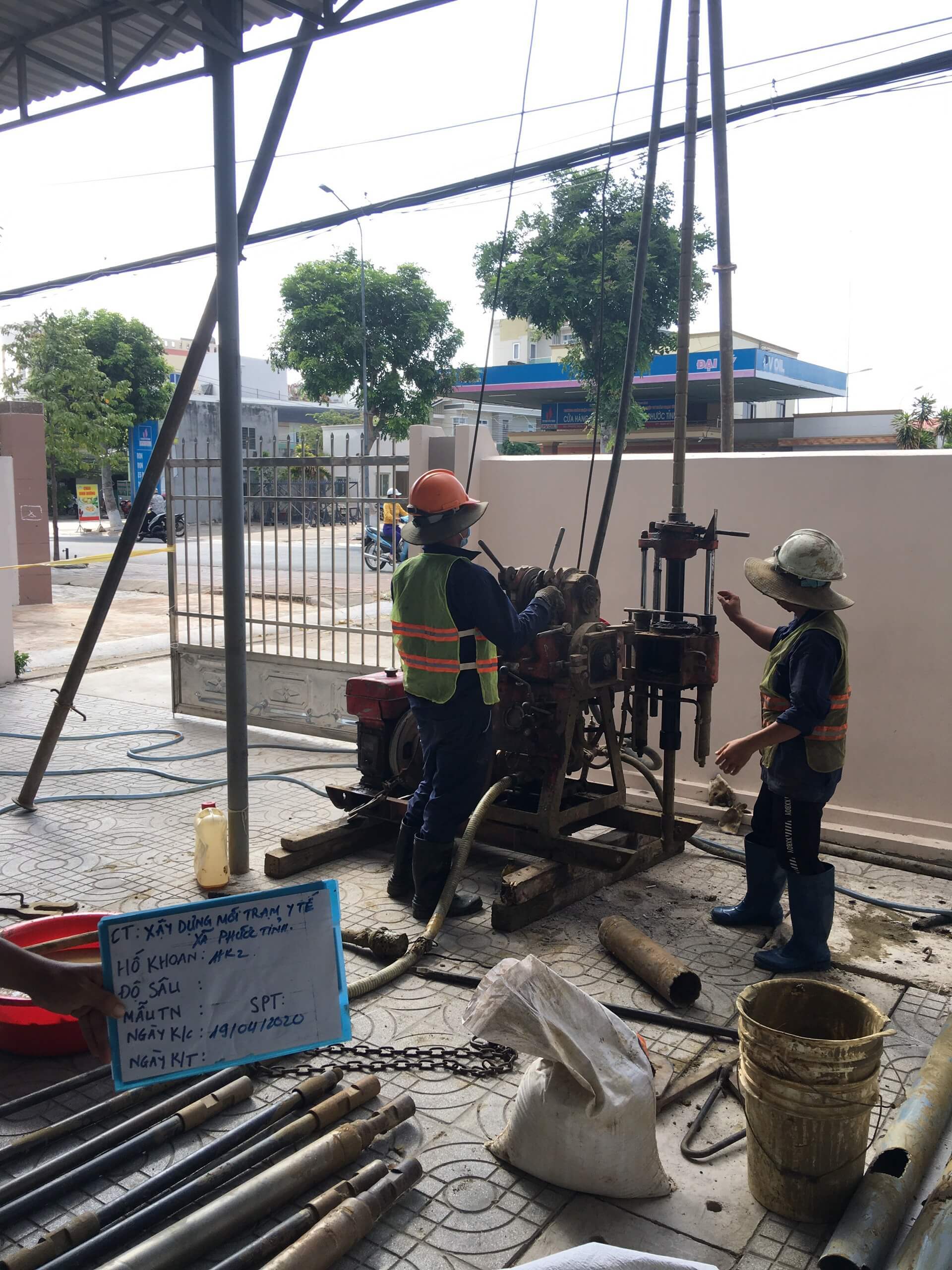

– Khoan địa chất lấy mẫu đất nguyên dạng tại công trình, bảo quản và vận chuyển mẫu về phòng thí nghiệm. Trung bình 02 mét lấy 01 mẫu đất.

•  Kết hợp thí nghiệm SPT tại hố khoan, trung bình 02 mét làm 01 thí nghiệm.
•  Thí nghiệm 09 chỉ tiêu cơ lý trong phòng thí nghiệm cho mẫu đất nguyên dạng.
•  Xác định độ sâu mực nước ngầm.
•  Lập báo cáo khảo sát địa chất.

THỜI GIAN KHOAN KHẢO SÁT ĐỊA CHẤT

+ Đối với công trình khoan khảo sát địa chất 1 hố khoan: Thơi gian thực hiện từ 5-7 ngày tùy vào độ sâu hố khoan và địa điểm khoan

+ Đối với công trình khảo sát địa chất 2 hố khoan: Thời gian thực hiện từ 7 – 10 ngày tùy độ sâu và địa điểm khoan

+ Đối với công trình khảo sát địa chất có số mét hố khoan <1000 mét: thời gian thực hiện từ 15 – 30 ngày

+ Đối với công trình khảo sát địa chất có khối lượng > 1000 mét: Thời gian thực hiện có thể kéo dài từ nhiều hơn 25 ngày, tiến độ phụ thuộc vào yêu cầu của chủ đầu tư.

NHỮNG CÔNG TRÌNH NÀO CẦN KHẢO SÁT ĐỊA CHẤT?

Chúng tôi thực hiện khoan khảo sát địa chất nền móng công trình

– Nhà ở dân dụng (nhà dân có diện tích sàn >250m2 hoặc từ 3 tầng trở lên – theo Thông tư số 39/2009 TT-BXD).

– Nhà xưởng (tại các khu công nghiệp, bắt buộc có trong hồ sơ xin phép xây dựng. Lưu ý: chủ đầu tư phải xin phép ban quản lý khu công nghiệp trước khi khoan khảo sát địa chất).

– Nhà cao tầng, chung cư (bắt buộc có trong hồ sơ xin phép xây dựng và cần có số liệu cho thiết kế móng công trình, sẽ có thêm các thí nghiệm khác ngoài 9 chỉ tiêu cơ lý như thí nghiệm ba trục UU, CU, CD, thí nghiệm nén một trục nở hông, thí nghiệm nén cố kết, thí nghiệm mẫu nước ăn mòn bê tông).

– Trường học (tất cả các hạng mục của trường học phải khoan khảo sát địa chất trước khi xây dựng, không phân biệt cao tầng hay thấp tầng).

– Bệnh viện (phân theo hạng mục khoan khảo sát địa chất như khu văn phòng, khu khám chữa bệnh, khu hồi sức cấp cứu, khu nhà cao tầng sau hậu phẫu,…. Cứ mỗi hạng mục sẽ có ít nhất 3 hố khoan khảo sát địa chất, chiều sâu tùy thuộc vào số tầng của từng hạng mục và địa chất khu vực).

– Đường giao thông (khoan khảo sát địa chất dọc theo các tuyến đường hiện hữu sắp cải tạo mới hoặc chưa hình thành có thể là đồng ruộng hoặc ao hồ, độ sâu khoan từ 5m/hố đến 30m/hố tùy loại đường và mật độ phương tiện trên đường, khoảng cách từ 500m đến 1.000m mỗi hố khoan).

– Ngoài ra còn một số hạng mục công trình khác cần phải khoan khảo sát địa chất như: Hồ bơi, bến cảng, kho quân sự, nhà thi đấu, …

QUY TRÌNH KHOAN KHẢO SÁT ĐỊA CHẤT

- Kỹ sư thiết kế hoặc chủ đầu tư cung cấp các thông tin liên quan đến Diện tích khuôn viên, quy mô, kết cấu, tải trọng công trình, giải pháp móng dự kiến cho bộ phận khảo sát địa chất công trình.

– Bộ phận khảo sát kết hợp với kỹ sư thiết kế hoặc chủ công trình xác định khối lượng, vị trí và chiều sâu thăm dò.

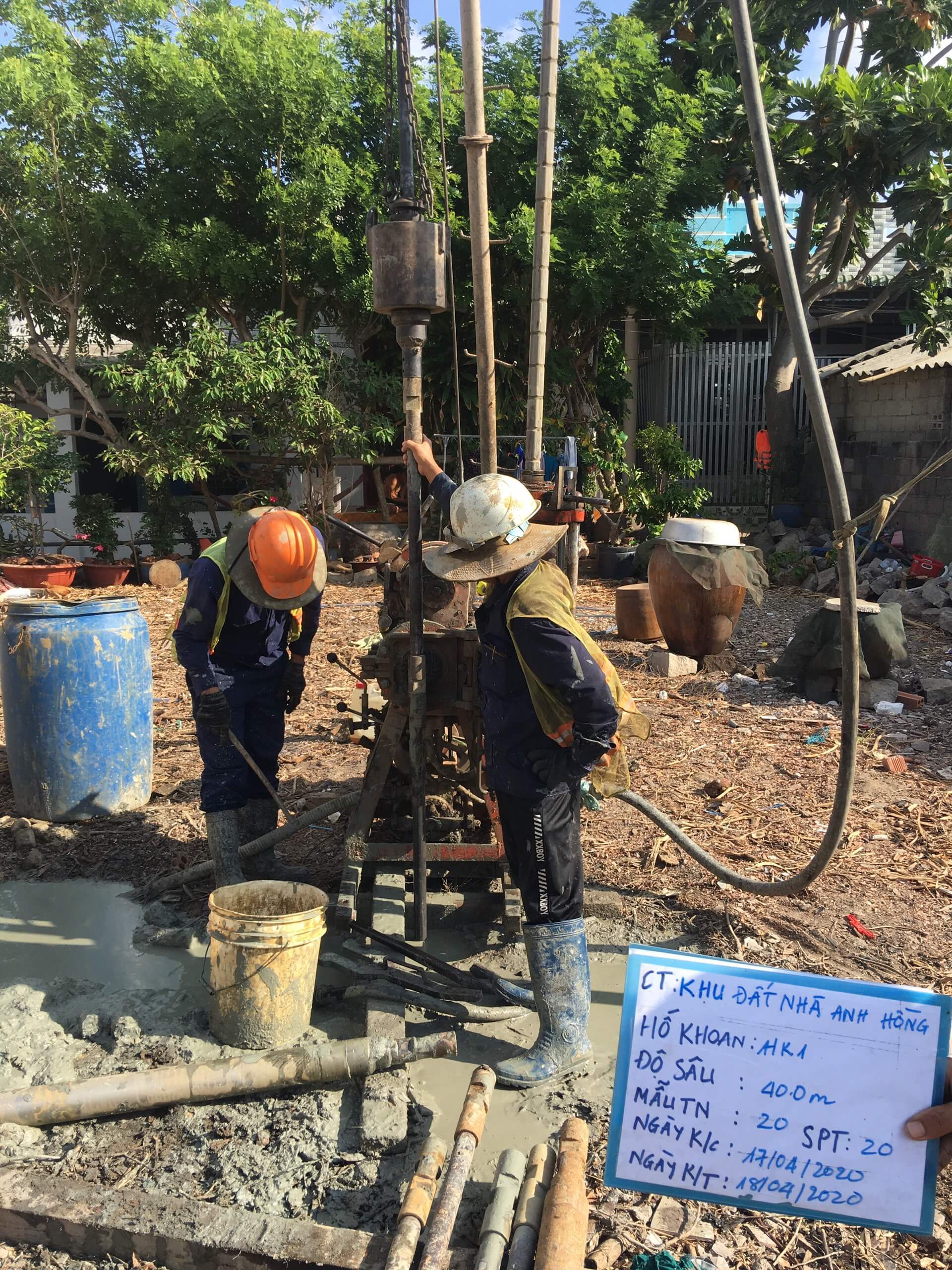

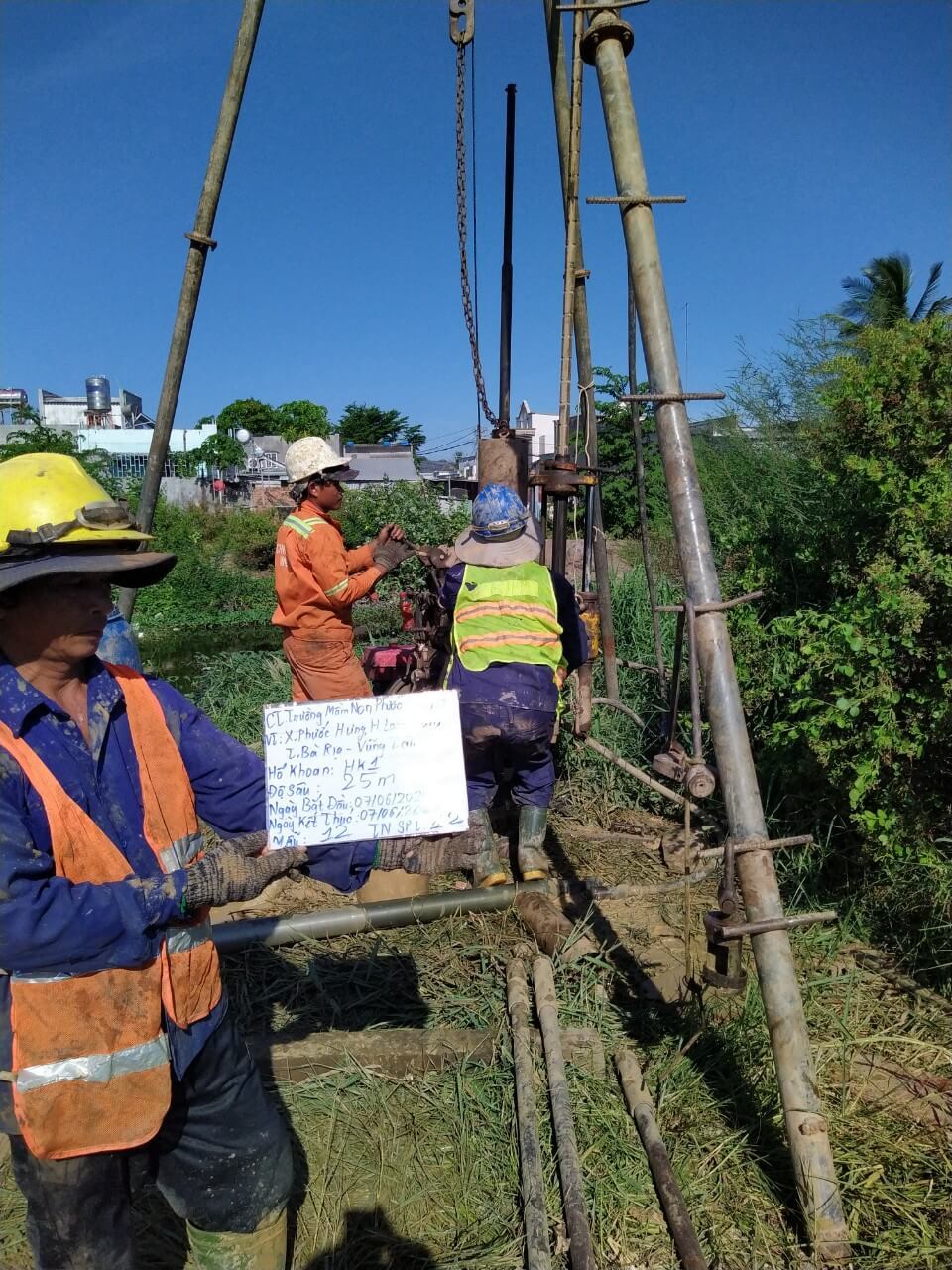

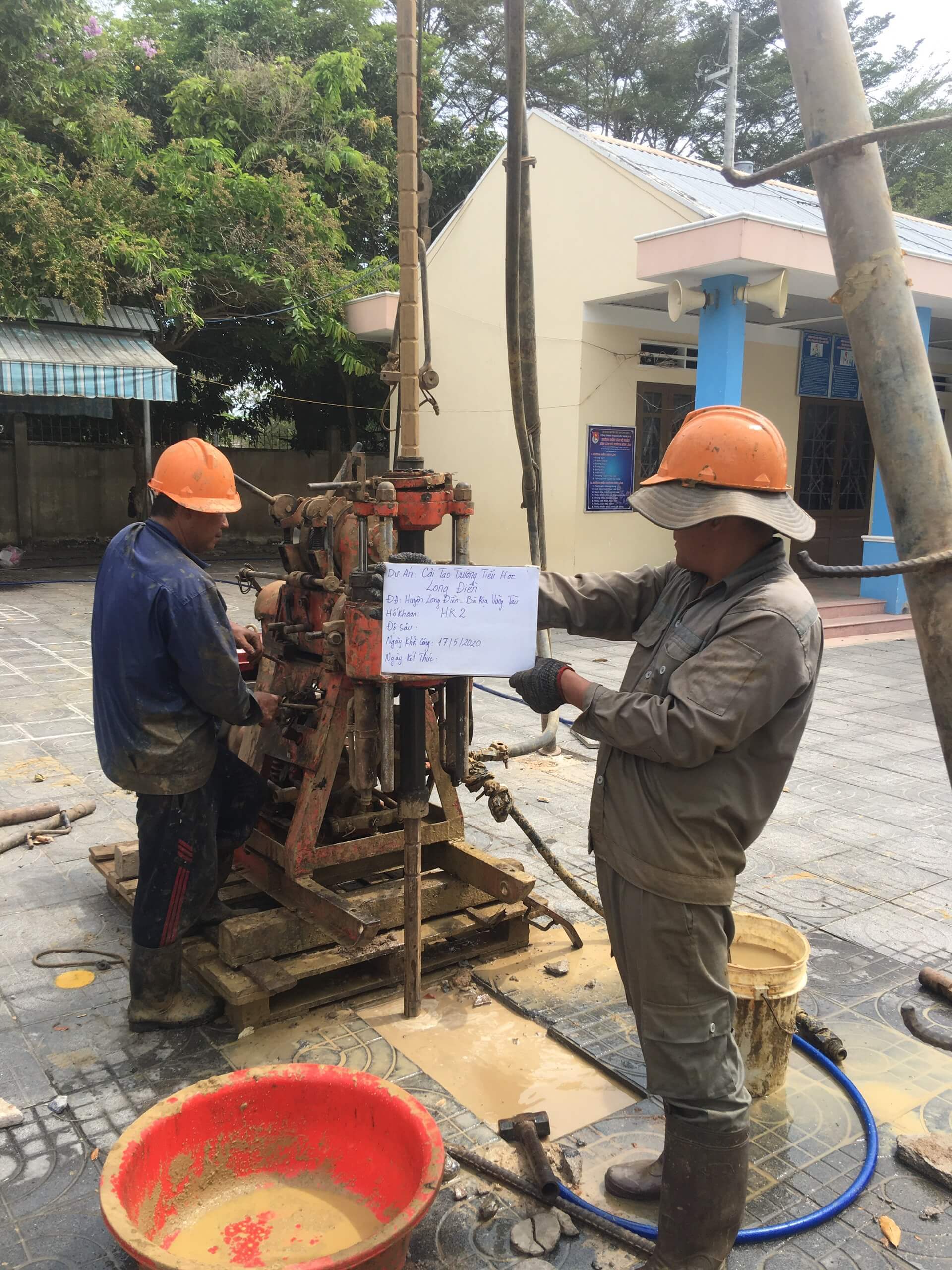

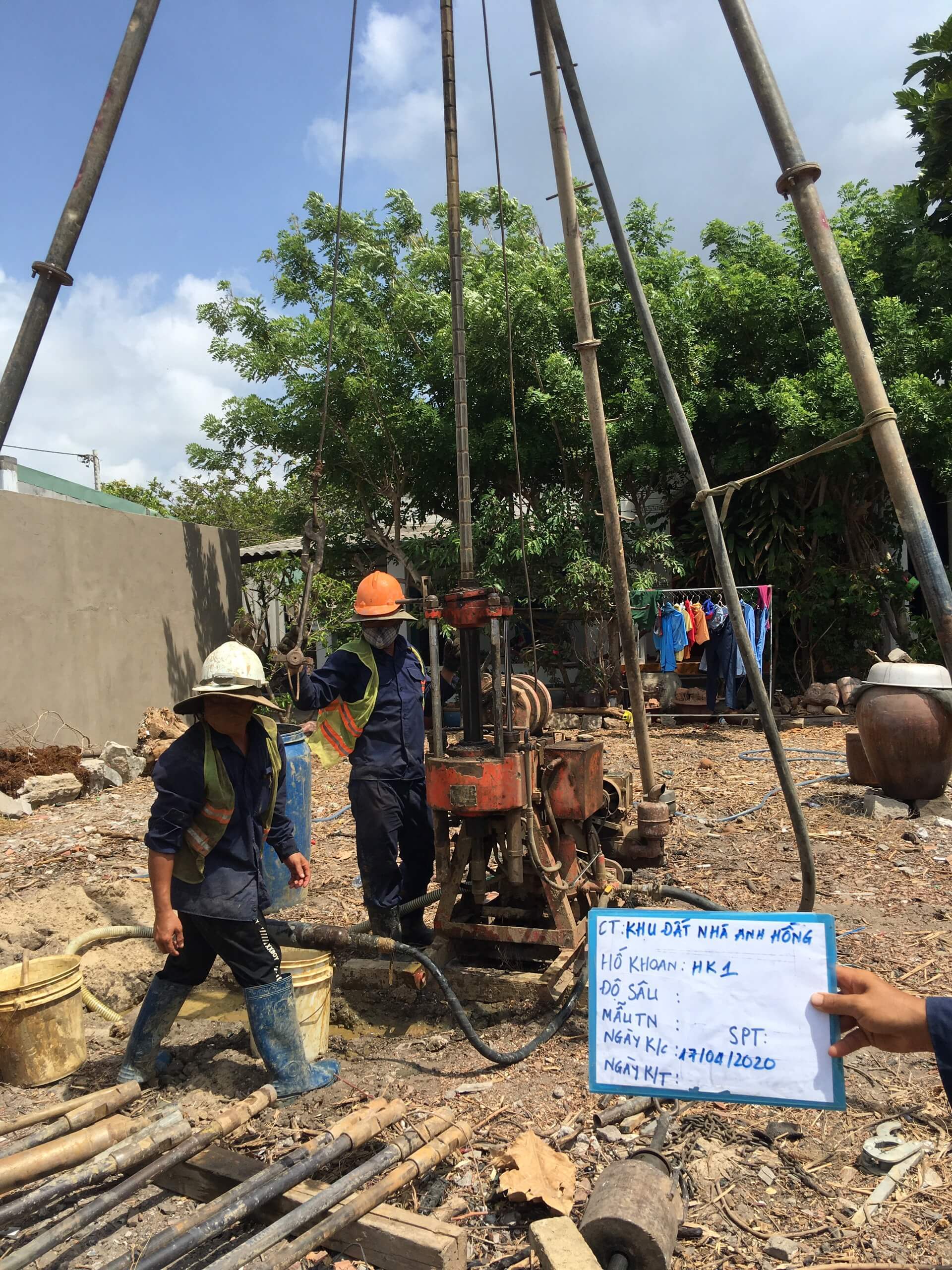

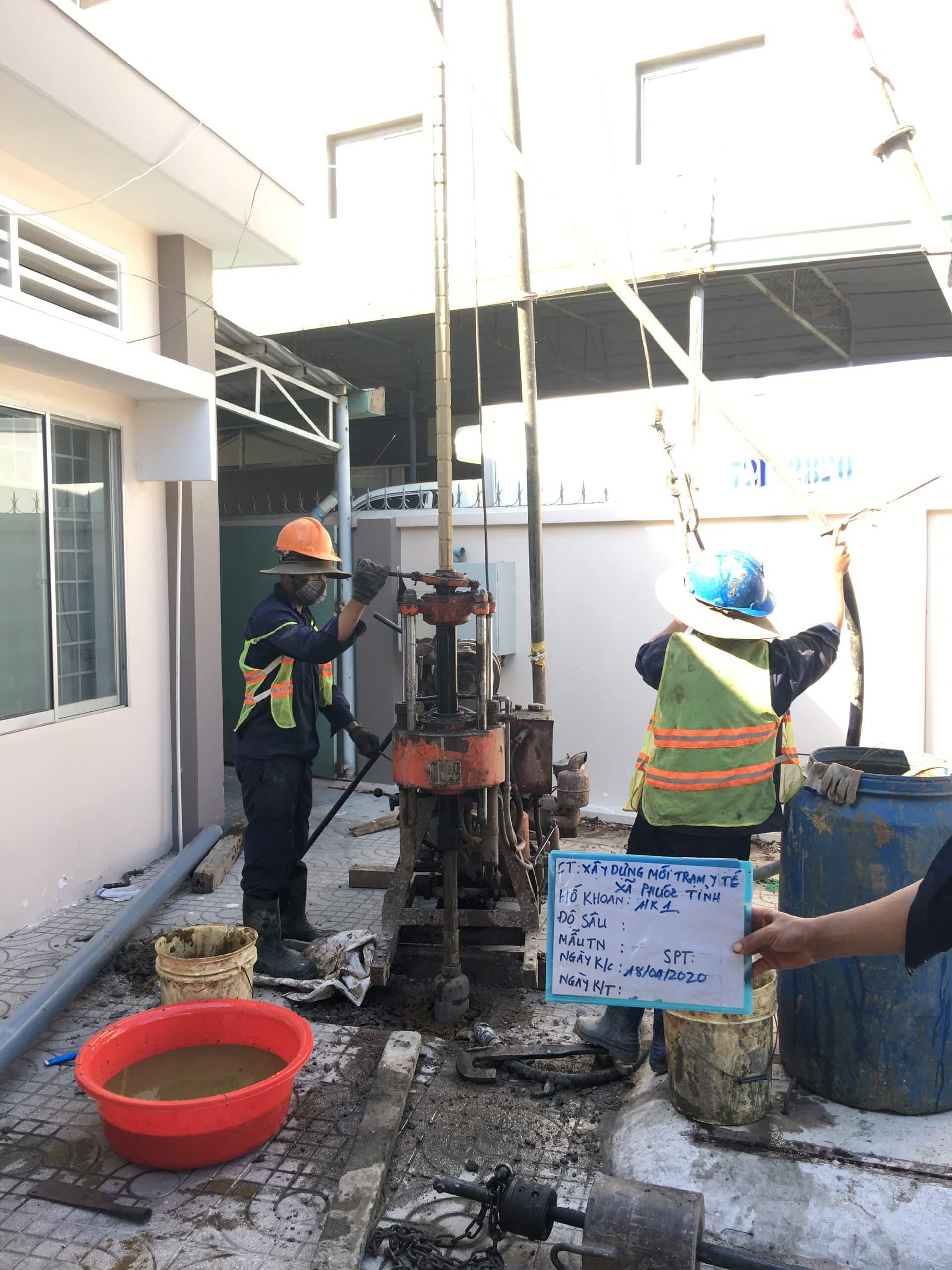

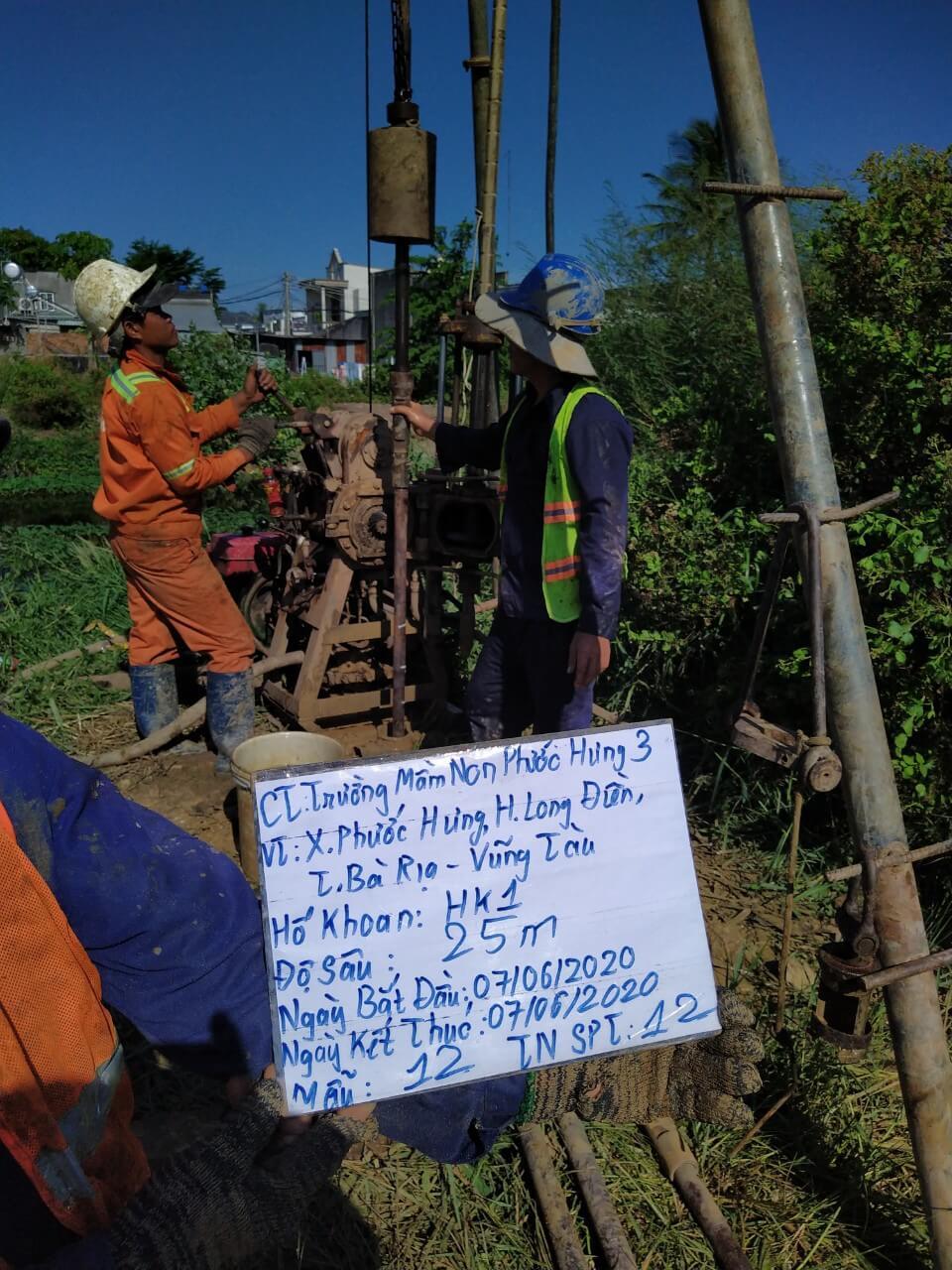

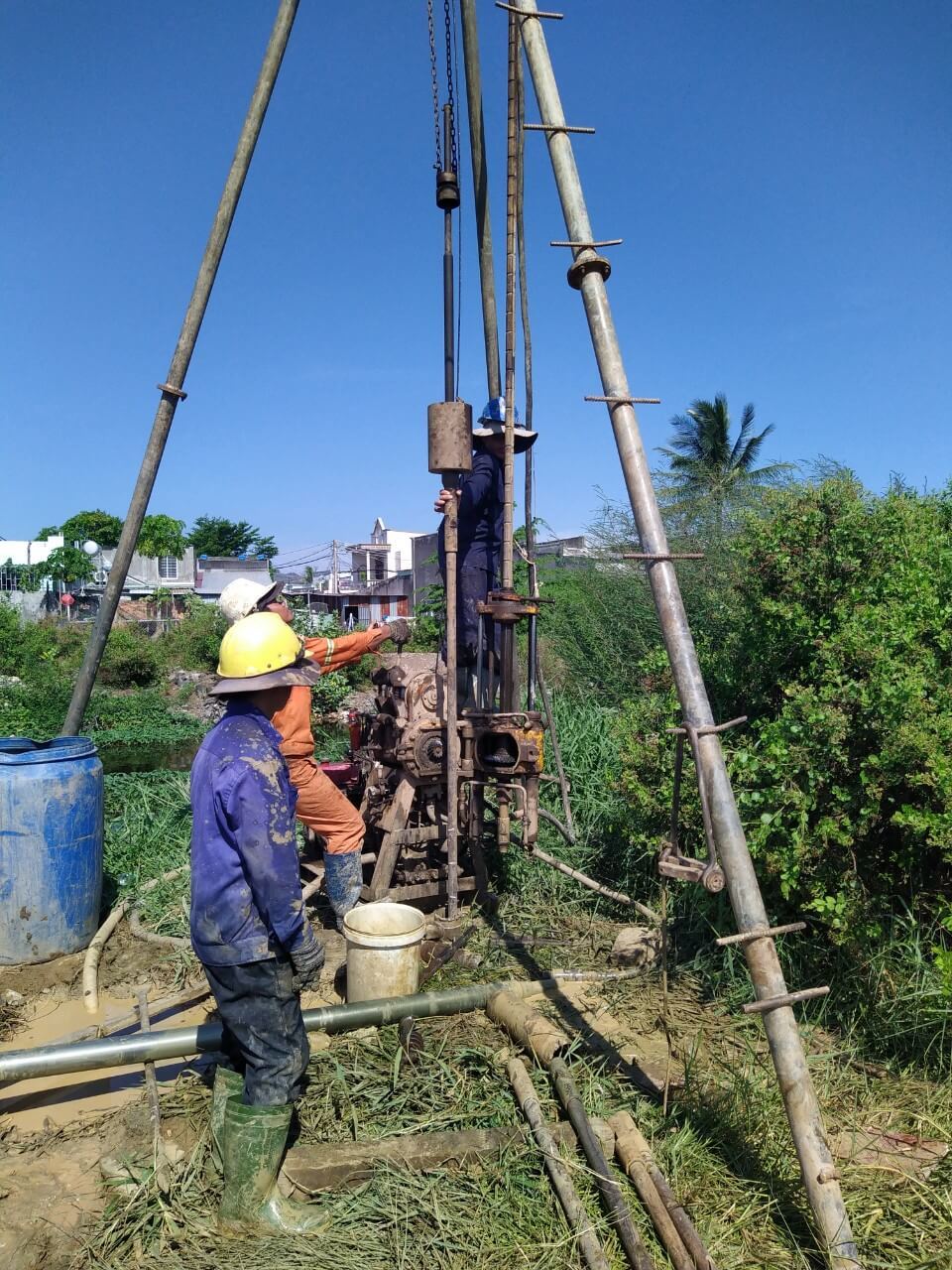

– Tiến hành khoan thăm dò, lấy mẫu đất đá tại các vị trí đã xác định, bảo quản và vận chuyển mẫu về phòng thí nghiệm.

– Tiến hành phân tích mẫu trong phòng thí nghiệm.

– Lập báo cáo khoan khảo sát địa chất kỹ thuật, đề xuất một số vấn đề liên quan.

– Cung cấp các số liệu cần thiết cho nhà thiết kế để tính toán, lựa chọn giải pháp móng phù hợp với điều kiện địa chất công trình nhằm bảo đảm ổn định công trình và đạt hiệu quả kinh tế.

• B) Kết quả khảo sát địa chất

Các số liệu khảo sát địa chất:

Các số liệu khảo sát địa chất đóng vai trò rất quan trọng trong quá trình và liên quan trực tiếp đến độ ổn định, tính bền vững cũng như kinh phí đầu tư xây dựng công trình.  Các nội dung chính của công tác khảo sát địa chất bao gồm:

+ Khoan các hố khảo sát để lấy mẫu;

+ Lấy mẫu thí nghiệm các chỉ tiêu cơ lý của đất (cứ 2m đất một mẫu);

+ Thử nghiệm các thông số SPT tại hiện trường (2m/điểm);

+ Thí nghiệm mẫu nước ngầm trong đất (1 mẫu);

+ Lập bản vẽ mặt cắt và hồ sơ báo cáo địa chất công trình.

– Khảo sát địa chất công trình cung cấp các thông tin nhằm:

+ Đánh giá mức độ thích hợp của địa điểm và môi trường đối với các công trình dự kiến xây dựng.

+ Thiết kế, lựa chọn giải pháp móng cho công trình dự kiến xây dựng một cách hợp lý và tiết kiệm.

+ Đề xuất biện pháp thi công hữu hiệu nhất, thấy trước và dự đoán được những khó khăn, trở ngại có thể nảy sinh trong thời gian xây dựng.

+ Xác định các biến đổi của môi trường địa chất do hoạt động kinh tế – công trình của con người, cũng như ảnh hưởng của các biến đổi đó đối với bản thân công trình và công trình lân cận.

+ Đánh giá mức độ an toàn của các công trình đang tồn tại, thiết kế cải tạo nâng cấp công trình hiện có và nghiên cứu những trường hợp đã xảy ra gây hư hỏng công trình.

BẢNG BÁO GIÁ KHOAN KHẢO SÁT ĐỊA CHẤT CÔNG TRÌNH

KHỐI LƯỢNG > 1000 M	KHỐI LƯỢNG > 500 M	KHỐI LƯỢNG > 100 M
250.000 đồng/m	290.000 đồng/m	350.000 đồng/m

Báo giá trên chưa bao gồm các chi phí sau:

• Chi phí vận chuyển máy móc thiết bị.
• Thí nghiệm mẫu đất, đá, mẫu nước trong phòng Thí nghiệm.
• Chi phí lán trại tạm hiện trường.
• Chi phí hoàn trả mặt bằng khoan khảo sát địa chất sau khi kết thúc công việc khoan tại hiện trường.
• Thuế GTGT 10%.
• Thí nghiệm nén 3 trục sơ đồ UU: 450.000 đồng/mẫu.
• Thí nghiệm nén ba trục sơ đồ CU: 900.000 đồng/mẫu
• Thí nghiệm nén ba trục sơ đồ CU: 3.500.000 đồng/mẫu
• Thí nghiệm nén cố kết: 300.000 đồng/mẫu
• Thí nghiệm nén nở hông: 350.000 đồng/mẫu
• Thí nghiệm mẫu nước ăn mòn bê tông: 200.000 đồng/mẫu

Báo giá thí nghiệm trong phòng Thí nghiệm như sau:
